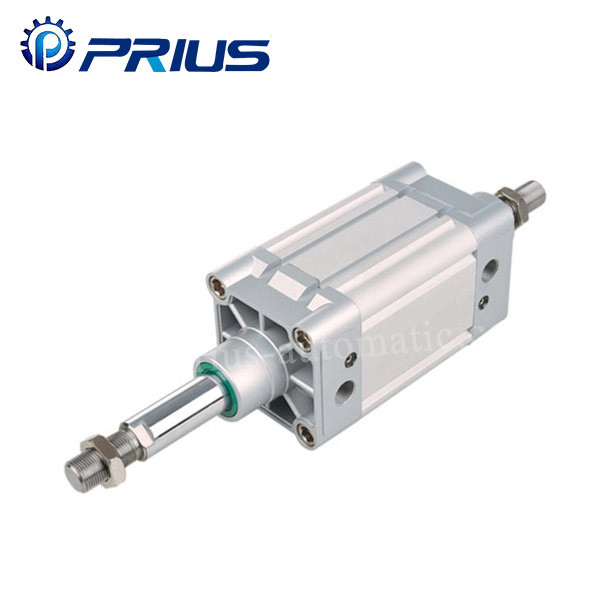

DNC Mickey Bore پنیوماتیک سیلندر هوای دوگانه با سوراخ 32 - 125mm
استاندارد ISO15552 مربع DNC سیلانگر هوا پنوماتیک دوگانه اندازه سوراخ 32mm-125mm به عنوان مثال DNC40-50-PPV-A با مغناطیس و بافره هوا تنظیم پذیر Festo crossover
جزئیات سریع:
* استاندارد ISO 6431/ISO15552 VDMA 24562 سیلندر هوا پنوماتیک
* با شکاف بر روی سیلندر برای نصب سنسورها، مدل سنسور شماره CS1-M
* با مغناطيس و بافره هواي قابل تنظیم
* استانداردهاي بشکه مربعي، بشکه اقتصادي مايکي ماوس در دسترس
* میله پیستون # 45 ((ASTM-1045) فولاد کروم, فولاد ضد زنگ ((SS304) میله پیستون در دسترس است
* با خود-گلرینگی،گلرینگی آزاد
* اندازه حفاری 32mm،40mm،50mm،63mm،80mm،100mm،125mm
* کیت های سیلندر، کیت های تعمیر و لوازم جانبی موجود
* عمر طولانی بیش از 5000 کیلومتر
کد سفارش
DNC - 63 x 50 -25 一 S - LB - FK - MT
|
کد مغناطیسی |
|
نوع نصب پای میله
خالی: نوع اساسی لوازم جانبی ی.ی FH:پوشش لگن FK:فلوتیشن
سنسور
کلید مغناطیسی XYC-31R
|
|
|
نوع ثابت
خالی: نوع اساسی LB: نوع ثابت جلو و عقب FA:نوع ثابت پوشش جلویی (نوع فلنج جلو) FB:نوع ثابت پوشش پشت (نوع فلنج عقب) CA:نوع ثابت پوشش پشت (کلاهک تک گوش) CB:نوع ثابت پوشش پشت (کلاهک دوگانه) SDB:نوع ثابت پوشش پشت TC:تایپ trunnion مرکزی |
|||
| نوع لوله |
خالی:بدون آهنربا
|
||
|
خالی: نوع مربع T: نوع میله M: نوع موش مایکی |
|||
|
"استورکه" رو تنظیم کن |
|||
|
2525 میلیمتر 5050 میلی متر 7575 میلی متر |
|||
| کد سری | |||
|
DNC:ISO15552 نوع استاندارد عمل دوگانه DNCD:ISO15552 استاندارد دو شاخه بازیگری دوگانه DNCJ:ISO15552 دو شاخه با ضربه تنظیم شده |
|||
مشخصات
| سوراخ (ملی متر) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| الگوی حرکت | اقدامات دوگانه | ||||||
| روش کار | هواي فيتري شده | ||||||
| فشار فشرده سازی | 1.5MPa | ||||||
| حداکثر فشار عملیاتی | 1.0MPa | ||||||
| حداقل فشار عملیاتی | 0.1MPa | ||||||
| بافر | بافر هوا ((استانداردی) | ||||||
| دمای حالت | (5) ~ 70°C | ||||||
| سرعت عملیاتی | 50~800mm/s | ||||||
| اندازه پورت | G1/8′′ | G1/4′′ | G3/8" | G1/2" | |||
سکته مغزی
| خسته کننده | ضربه ی استاندارد | ضربه ی بافر | دامنه استوک |
| 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | ۱۰ تا ۲۰۰۰ |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 | |||
| 125 | 35 |
ساختار داخلی
قطعات
| نه | نامگذاری | نه | نامگذاری |
| 1 | آجیل میله پیستون | 10 | مغناطیس (اختیاری) |
| 2 | میله پیستون | 11 | حلقه ی پوشیدن |
| 3 | حلقه مهر و موم پوشش جلویی | 12 | بشکه |
| 4 | قرار دادن | 13 | پیستون |
| 5 | جلد اول | 14 | مهر و موم خنک کننده |
| 6 | حلقه ی O بافری | 15 | سوزن بافری |
| 7 | حلقه O | 16 | برگرد |
| 8 | حلقۀ O-پستشن | 17 | پیچ سوکت هکس |
| 9 | حلقه O پیستون | 18 | پروفایل بولت |
ابعاد کلی
صفحه ابعاد
| سوراخ / نماد | A | A1 | A2 | ب | C | D | E | F | G | H | من | J | K | L | |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | M6 | |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | M6 | |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 | |
| سوراخ / نماد | م | N | اوه | P | ق | R | S | T | U | V | W | X | Y | Z | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
