سيليندر فشرده سيري CQ2WB

سيليندر فشرده سيري CQ2WB

خلاصه ی محصول

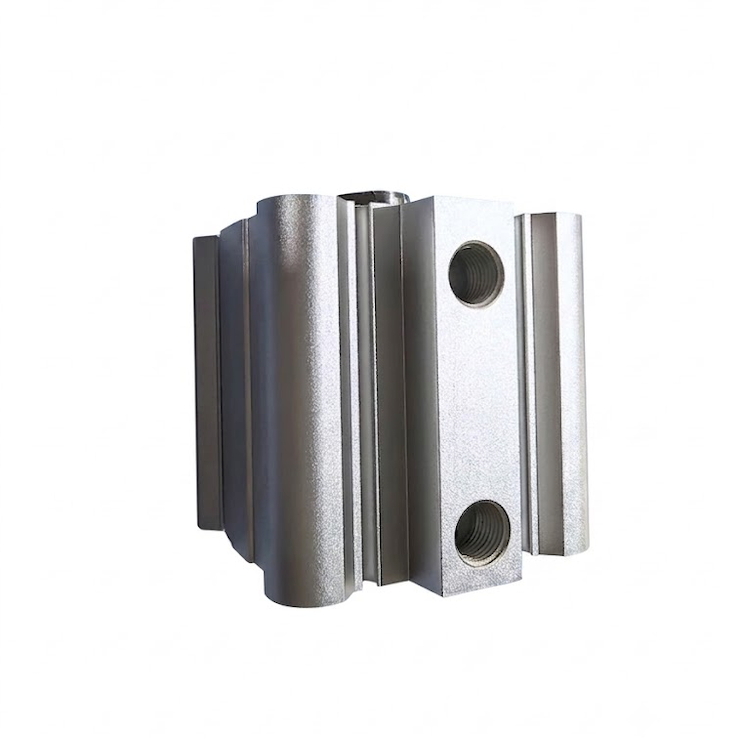

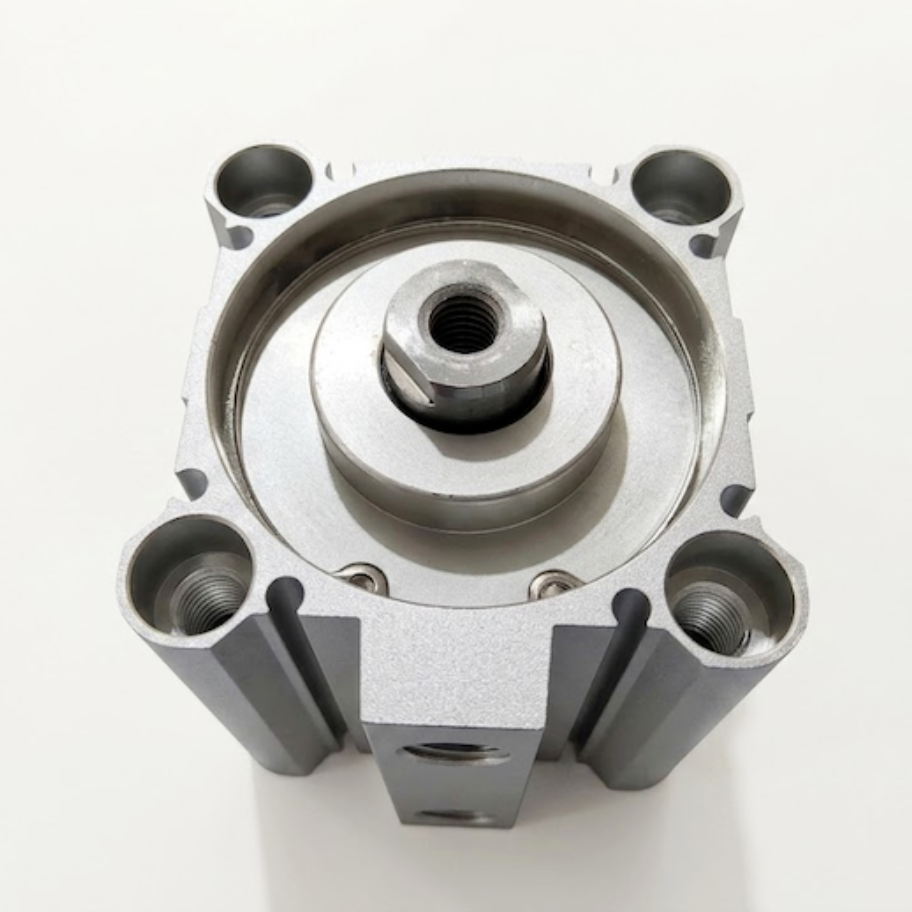

درسری PRIUS CQ2WBیک سیلندر پنوماتیک فشرده با کارایی بالا و صرفه جویی در فضا است که دارای یکمیله دوگانهوبازیگری دوگانهطراحی شده به دقت برای اتوماسیون صنعتی مدرناین سری قدرت و سرعت یکسانی را در هر دو جهت ارائه می دهد در حالی که دقت غیر چرخش استثنایی و مقاومت در برابر بار های جانبی را تضمین می کند..

با طیف گسترده ای از اندازه های سوراخ ازΦ12mm تا Φ100mm، سری CQ2WB انتخاب ایده آل قابل تعویض برای خطوط تولید بسته بندی محدود، نیمه هادی و باتری لیتیوم یون در سراسر جهان است.

• نوع محصول:سیلندر پنوماتیک نازک و فشرده

• حالت عمل:عمل دوگانه (افزایش هوا و عقب کشیدن هوا)

• پیکربندی گودال:چوب دوگانه (شفت های خروجی دوگانه)

• اندازه سوراخ (ملی متر):12، 16، 20، 25، 32، 40، 50، 63، 80، 100

مشخصات فنی و ماتریسهای معیاری ضربه

مزایای اصلی محصول

1نیروی خطی متعادل و سرعت معادل

برخلاف سیلندر های تک میله ای که در آن طرف میله دارای سطح سطحی کمتری در پیستون است ، طراحی میله دوگانه مناطق سطحی یکسان را در هر دو طرف فراهم می کند.این تضمین می کند که نیروی کشش/سرعت و نیروی کشش/سرعت کاملاً متماثل باقی می مانند.

2. دقت بالا بدون چرخش و مقاومت بار جانبی

مکانیسم دو میله ای به طور ذاتی لحظات خم را به طور مساوی توزیع می کند. این مزیت ساختاری باعث مقاومت عالی سری CQ2WB در برابر انحراف جانبی و استرس چرخش می شود.که باعث می شود برای حمل مواد سنگین بار جانبی بهتر باشد.

3. پروفایل کارآمد فضایی

بلوک سیلندری کوتاه و نازک اجازه می دهد تا یکپارچه سازی در چنگال های رباتیک فشرده، دستگاه های پزشکی و محفظه های ماشین آلات که سیلندرهای استاندارد میله ای نمی توانند جای بگیرند.

کاربردهای صنعتی

سیلندر های پنوماتیک فشرده سری PRIUS CQ2WB در بخش های مختلف تولید هوشمند به شدت مورد استفاده قرار می گیرند:

• تولید باتری های لیتیوم یون:ماژول های فشرده سازی و موقعیت گذاری با فرکانس بالا در طول مونتاژ و انباشت سلول.

• مونتاژ نیمه هادی و الکترونیک:مکانیسم های انتخاب و قرار دادن قطعات دقیق که نیاز به ارتعاش های حرکتی حداقل دارند.

• دستگاه های بازرسی خودکار:تراز سنجه های آزمایش به طور دقیق با قطعات هدف بدون واکنش مکانیکی.

• ماشین آلات بسته بندی و برچسب گذاری:دروازه هاي دسته بندي چند موقعيت و فشار دهنده هاي کوتاه زمان

سوالات فنی

سوال1: تفاوت بین CQ2WB و CDQ2WB چیست؟

الف:درCQ2WBنسخه استاندارد بدون هیچ حلقه مغناطیسی داخلی در پیستون است که وزن کمی سبک تری را ارائه می دهد.CDQ2WBدارای یک آهنربا یکپارچه در داخل بدن پیستون است که به توسعه دهندگان اجازه می دهد سوئیچ های اتوماتیک خارجی (مانند سنسورهای نزدیکی مغناطیسی) را بر روی شکاف های بدن نصب کنند (Zکد) برای نظارت بر محدودیت های ضربه.

س2: آیا این سری سیلندر نیاز به روان کردن روغن مداوم دارد؟

الف:نه، هر سيليندر کامپکت "پريوس" با روغن مصنوعي با مقاومت در برابر فرسودگي در طول تشکيلات کارخانه پيش از زراعت شدهکاهش قابل توجهی از هزینه های نگهداری.

س3: آیا رشته های فرودگاه هوایی NPT یا G (BSP) برای استفاده بین المللی در دسترس هستند؟

الف:در حالی که رشته های Rc به عنوان استاندارد برای اندازه های متوسط تا بزرگ ماشینکاری می شوند، ما می توانیمرشته های G (TF)ورشته های NPT (TN)برای انطباق با استانداردهای منطقه ای لوله کشی در صورت درخواست مهندسی خاص.

استانداردهای کیفیت و اعتماد فنی

• تعویض اجزای:کاملا با ابعاد استاندارد بین المللی برای سیلندر های نازک فشرده مطابقت دارد.

• 100 درصد بازرسي قبل از ارسال:هر واحد اجباری فشار کارخانه را حفظ می کند، یکپارچگی مهر و موم، و آزمایش نشت فشار کم.

• نویسنده فنی:سندی که توسط گروه مهندسی پنوماتیک PRIUS تهیه و گواهی داده شده است.

• پشتیبانی CAD سه بعدی:برای. قدمیا.IGSنسل مدل، لطفاً به بخش مهندسی ما ایمیل بفرستید با رشته پیکربندی مدل نهایی تان.
