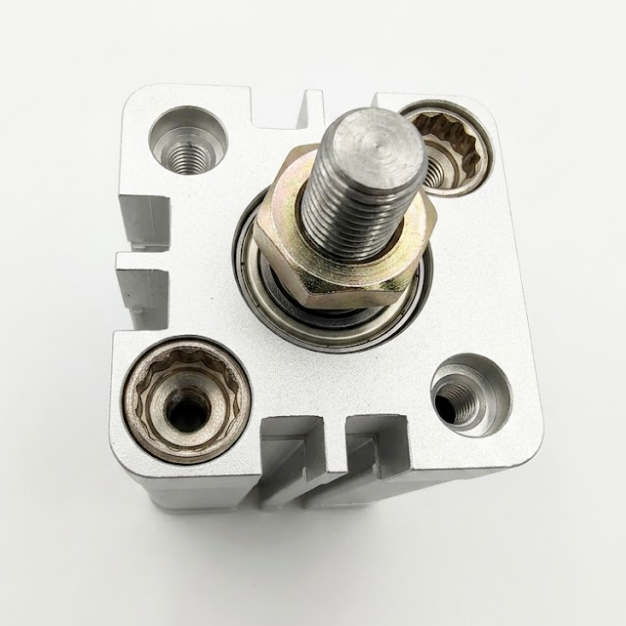

سیلندر پنوماتیک فشرده سری ACE | سیلندر هوا استاندارد ISO 21287

ماتریس استروک استاندارد بر اساس نوع مدل

• فشرده استاندارد (ACE):سوراخ 12-16 (حداکثر ضربه 30-75 میلی متر) | سوراخ 20-25 (حداکثر ضربه 100-150 میلی متر) | سوراخ 32-125 (حداکثر ضربه 200-300 میلی متر).

• مدل های تک بازیگری (ASE/ATE):سوراخ 12 (حداکثر ضربه 10 میلی متر) | سوراخ 16-100 (حداکثر ضربه 25 میلی متر).

• مدل‌های فشرده هدایت‌شده (TACE/TACED):میله های راهنمای تعبیه شده برای جداسازی کامل میله های پیستون از تنش دورانی. حداکثر ضربات تا 100 میلی متر.

• میله دوبل قابل تنظیم (ACEJ):محدوده تنظیم ضربه قابل تنظیم شامل 10 میلی متر، 20 میلی متر، 30 میلی متر، 40 میلی متر، 50 میلی متر، 75 میلی متر، و 100 میلی متر را می دهد..

مزایای محصول اصلی

1. بهینه سازی عظیم 50٪ فضا:ردپای جمع و جور آن به طور یکپارچه در محفظه های تنگ ادغام می شود و فضای نصب قابل توجهی را نسبت به طرح های استاندارد ISO 15552 ذخیره می کند..

2. بشکه آنودایز سخت فوق العاده بادوام:دیواره داخلی بلوک سیلندر تحت یک عملیات آنودایز پیشرفته پس از ماشینکاری قرار می گیرد که مقاومت در برابر سایش و طول عمر عملیاتی طولانی را تضمین می کند..

3. مهر و موم پیشرفته دو لبه دو طرفه:میله پیستون از آب بند دو طرفه ساختاری با عملکرد یکپارچه ذخیره روغن استفاده می کند که فشار شروع کم و آب بندی پایدار را تضمین می کند..

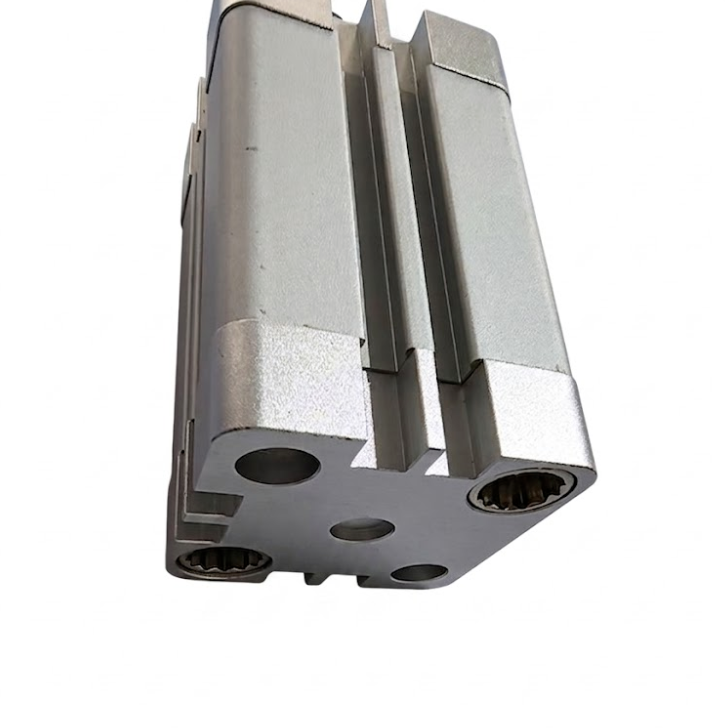

4. شیارهای حسگر یکپارچه:سه طرف پروفیل اکستروژن آلومینیومی دارای شیارهای داخلی حسگر مجاورتی هستند که امکان نصب سنسور بدون براکت اضافی را فراهم می کند..

5. کلاهک های انتهایی رزوه ای مقاوم:درپوش‌های جلو و عقب از طریق اتصالات رزوه‌دار با استحکام بالا محکم می‌شوند و دسترسی به تعمیر و نگهداری و استحکام بدنه را به شدت بهبود می‌بخشند..

زمینه های کاربردی صنعتی

• تولید بسته باتری لیتیوم یون:مرتب‌سازی سلولی با فرکانس بالا، جیگ‌های موقعیت‌یابی، و ماژول‌های بستن.

• خطوط مونتاژ نیمه هادی:گیره های جمع و جور قطعات الکترونیکی جمع و جور که نیاز به پایداری مکانیکی مطلق دارند.

• تجهیزات پزشکی خودکار:محورهای جابجایی مایعات آزمایشگاهی و تجهیزات بسته بندی دارویی.

• تجهیزات تست دقیق:تراز دقیق پروب های آزمایشی در برابر قطعات کار ظریف بدون شوک سرعت.

سوالات متداول فنی و عوامل اعتماد EEAT

• س: آیا این سیلندرها می توانند شبکه های تامین هوای بدون روغن کاری را اداره کنند؟

  • الف:بله. سری PRIUS ACE دارای پیش روغن کاری کارخانه ای با درجه بالا است که امکان عملکرد بسیار کارآمد را در شبکه های هوای فشرده خشک و بدون روغن کاری فراهم می کند.

• س: چگونه می توانم مدلی با قابلیت بازخورد موقعیت سفارش دهم؟

  • الف:اضافه کردن پسوند "اسدر شکاف کد مغناطیسی (مانند ACE20x30-S) برای تعیین یک حلقه مغناطیسی دائمی داخلی، سازگار با سوئیچ‌های مجاورتی هم سطح.

• س: آیا براکت های نصب سفارشی موجود است؟

  • الف:بله، PRIUS پشتیبانی کامل از لوازم جانبی از جمله فلنج (FA/FB)، براکت پا (LB)، پایه‌های Clevis (CA/CB/CR) و Trunnions را ارائه می‌کند..
